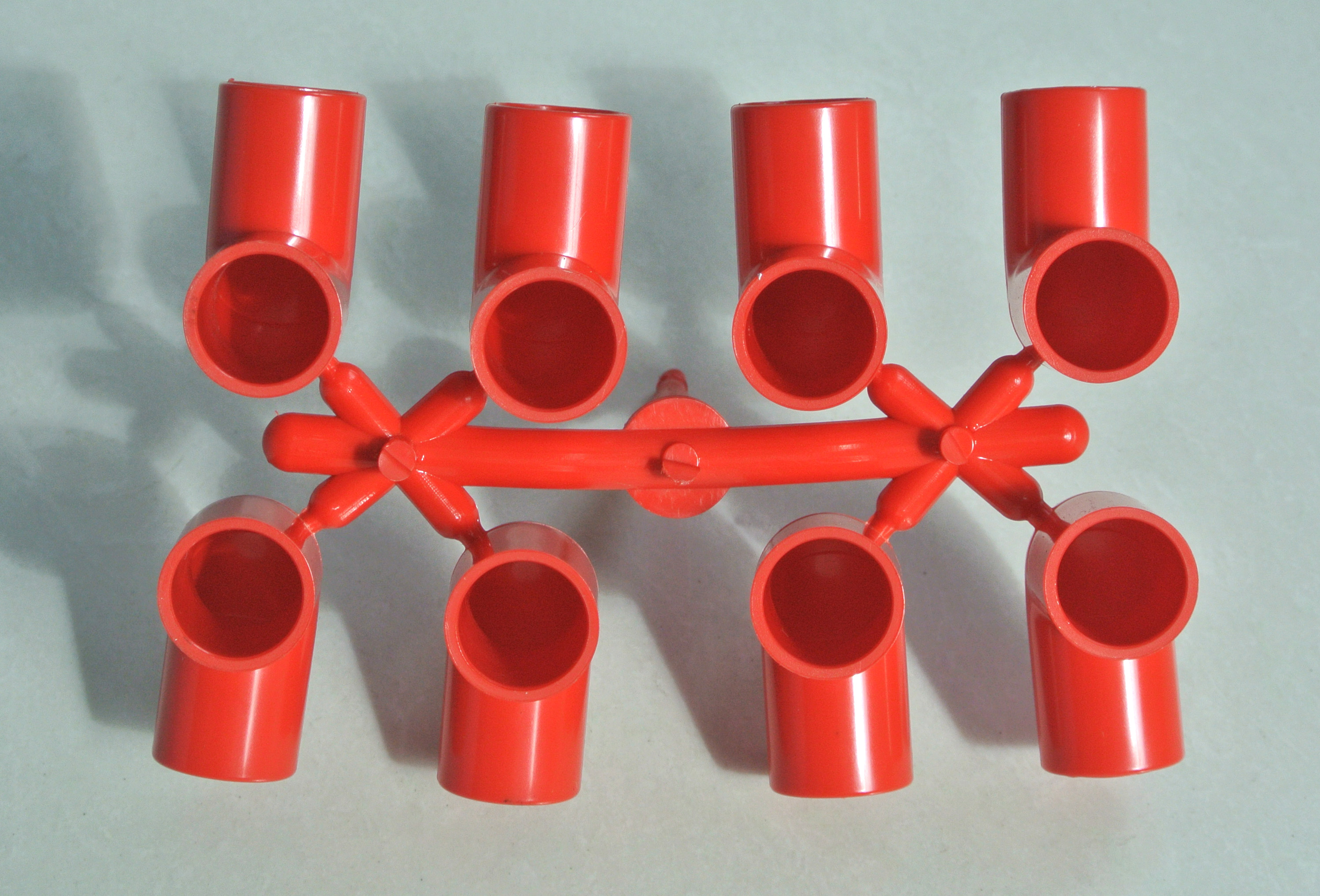

改性塑料制件的注塑成型工藝過程主要包括合模-——填充——保壓——冷卻——脫模等5個(gè)階段。完成一次注射模塑過程所需的時(shí)間稱成型周期，也稱模塑周期。成型周期：成型周期直接影響勞動生產(chǎn)率和設(shè)備利用率。因此，在改性塑料注塑生產(chǎn)過程中，應(yīng)在保證質(zhì)量的前提下，盡量縮短成型周期中各個(gè)有關(guān)時(shí)間。

     在整個(gè)成型周期中，以注射時(shí)間和冷卻時(shí)間最重要，它們對制品的質(zhì)量均有決定性的影響。注射時(shí)間中的充模時(shí)間直接反比于充模速率，生產(chǎn)中充模時(shí)間一般約為3-5秒。注射時(shí)間中的保壓時(shí)間就是對型腔內(nèi)塑料的壓力時(shí)間，在整個(gè)注射時(shí)間內(nèi)所占的比例較大，一般約為20-120秒（特厚制件可高達(dá)5~10分鐘）。在澆口處熔料封凍之前，保壓時(shí)間的多少，對制品尺寸準(zhǔn)確性有影響，冷卻時(shí)間主要決定于制品的厚度，塑料的熱性能和結(jié)晶性能，以及模具溫等。冷卻時(shí)間的終點(diǎn)，應(yīng)以保證制品脫模時(shí)不引起變動為原則，冷卻時(shí)間性一般約在30~120秒鐘之間，冷卻時(shí)間過長沒有必要，不僅降低生產(chǎn)效率，對復(fù)雜制件還將造成脫模困難，強(qiáng)行脫模時(shí)甚至?xí)a(chǎn)生脫模應(yīng)力。成型周期中的其它時(shí)間則與生產(chǎn)過程是否連續(xù)化和自動化以及連續(xù)化和自動化的程度等有關(guān)。
     措施：
     1、減小背壓、縮短溶膠時(shí)間、采用開模連動、加快取活速度；
     2、降低模具溫度，降低機(jī)筒加熱溫度；
     3、提高開合模速度，縮短冷卻，保壓時(shí)間 。


關(guān)于改性塑料注塑生產(chǎn)時(shí)怎樣縮短生產(chǎn)周期？的信息，如果你有相關(guān)材料的需求或者技術(shù)問題，請撥打免費(fèi)電話：4008-118-928 與我們溝通交流，技術(shù)手機(jī)同微信：18621317168 誠摯歡迎您的來電！
